SB Construction
Case 1
CE mærkning af løfteåg for ventiler
Kamstrup leverer løsninger til måling og fjernaflæsning af energi- og vandforbrug til energiselskaber, fjernvarmeindustrien og vandværker. Gennem innovative og langtidsholdbare løsninger har Kamptrup sikret sig en plads som førende aktør på verdensmarkedet for energimåling.
CE mærkning
For at forbedre arbejdsmiljøet for de ansatte på Kamstrups fabrikker, har Kamstrup udviklet et løfteåg, specielt designet til løft af ventiler.
SB Construction har på foranledning af Kamstrup, forestået screening af gældende direktiver og lovgivning, som den pneumatiske løfter er omfattet af. Vi har ligeledes udarbejdet risikovurdering, tiltag til nedsættelse af risiko, brugsanvisning, indsamling af dokumentation til det tekniske dossier, og skrivning af overensstemmelseerklæring.
Case 2
CE mærkning af maskinanlæg for dynefyldning
Quilts of Denmark er en dansk virksomhed, der producerer funktionelle soveprodukter i høj kvalitet.
Quilts of Denmark har indkøbt en ny maskine beregnet til fyldning af dyner. Maskinen består af flere enheder fra påfyldnings container til pakkeri. Mindre justeringer var nødvendige for at få maskinen indpasset hos Quilts of Denmark.
På foranledning af Quilts of Denmark har SB-Construction forestået afdækning af gældende lovgivning og direktiver, samt definering af grænseflader, udarbejdelse af risikovurdering, beskrivelse af risikoreducering, brugsanvisning og overensstemmelserklæring.
Quilts of Denmark har leveret, tegninger, styklister, trykluft og el-diagrammer, betjeningsinstruktioner, samt samlet det tekniske dossier.
Case 3
CE mærkning af Slibemaskine bor medicinalindustrien
Viking CNC leverer løsninger til mange forskellige brancher omkring CNC bearbejdning. Viking udvikler og designer maskiner specielt til opgaven. Styring og programmering er en stor del af deres kompetencer.

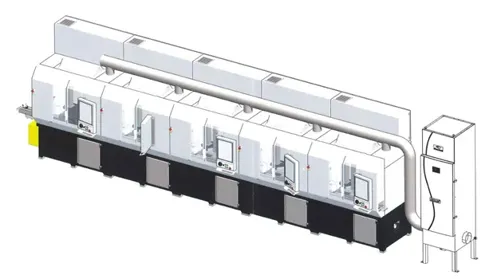

Til et ny udviklet produkt til slibning af bor til medicinal industrien har Viking udviklet en 5 stations CNC fræse/slibemaskine med automatisk feed system. Maskinen er i cellerne forsynet med robot for emne håndtering.
SB Construction har på foranledning af Viking CNC, forestået screening af gældende direktiver og lovgivning, som en CNC værktøjsmaskine er omfattet af. Vi har ligeledes udarbejdet risikovurdering, tiltag til nedsættelse af risiko, brugsanvisning, indsamling af dokumentation til det tekniske dossier, og skrivning af overensstemmelseserklæring.
Case 4
Design, konstruktion og FEM-analyse på Guide Wheel
Maersk Supply Service giver pålidelig, sikker og effektiv marine service til den globale olie-og gasindustri.
Maersk Supply Service er stolte af at være markedsleder i dybtvands-tjenester og har både skibe og folk til at hjælpe kunderne med deres offshore opgave eller udfordring.
Guide Wheel SWL 250 Tons
SB Construction modtog et oplæg fra Maersk Supply Service på en svejst konstruktion.
SB Construction fremkom med et nyt design forslag, som medførte en konstruktion uden svejsninger. SB Construction udførte design, konstruktion og FEM-analyse med klassifikation af rapporten hos Lloyd’s.
Case 5
Design, konstruktion og FEM-analyse til transportramme for 80 tons gearbox
ES-Stålindustri er en af de førende indenfor bearbejdning af stål, og anerkendt internationalt som en innovativ og kompetent samarbejdspartner. At udvikle sine kompetencer og muligheder gennem samarbejdsaftaler, medførende at kunden kan samle hele sin opgave hos ES Stålindustri.
ES-Stålindustri og SB Construction har i samarbejde med kunden udviklet en transportramme for 80 tons gearbox. Igennem et samarbejde med kunde, producent og ingeniørerne sikres alle væsentlig detaljerer for produktet i udviklingsfasen, som:
En rationel produktion af produktet, som er kost optimeret for fremstilling.
Alle detaljer er afklaret og accepteret af kunden løbende.
Design og konstruktion er godkendt inden beregning og udarbejdelse af tegningsgrundlag =>effektivt og præcis.
Transportramme for 80 tons gearbox
SB-Construction har udviklet og designet transportrammen, som er optimeret i dimensioner og vægt for at give en kostoptimeret fragt. Transportrammen er designet for:
Smart og skånsomt fiksering af gearbox i rammen.
Transport på lastbil og skib.
Stabling under retur transport af tomme ramme.
Indretning af surringsøjer.
Forskellige smarte aflæsningsmetoder.
Opgaven har været 3D-konstruktion, FEA/FEM-analyse, udarbejdelse af 2D-produktionstegninger, samt CE-mærkning.
Transportrammen er designet og beregnet efter gældende standarder på området.
Case 6

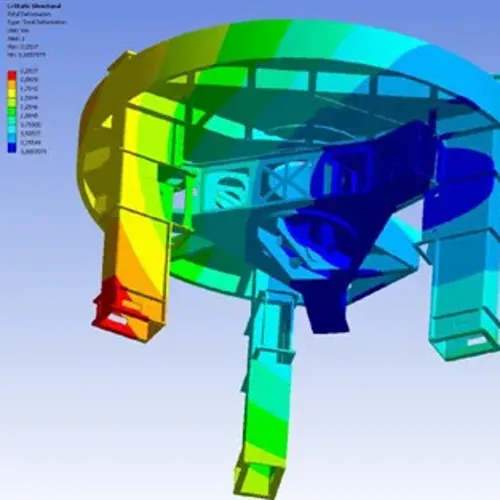

Design, konstruktion og FEM-analyse til montageplatform for vindemølletårn i højstyrke beton
Conelto har et patentanmeldt tårnkoncept til vindmølletårne i højstyrke beton. Tårnkonceptet er unikt og kendetegnende ved at være udviklet på kendte teknologier, men ved at anvende disse teknologier samlet opnås det unikke tårnkoncept.
Der støbes betonringe i højstyrkebeton, som efterfølgende sammenspændes med på site.
Montageplatform
For at kunne udfører denne sammenspænding af betonringe har SB-Construction udviklet og designet en montageplatform, som anvendes på site.
Opgaven har været 3D-konstruktion, FEA/FEM-analyse, udarbejdelse af 2D-produktionstegninger, samt CE-mærkning.
Maskinen er kategoriseret i.h.t. maskindirektivet som er bilag IV maskine, som medfører at CE-mærkning og typegodkendelse af platformen ved 3. part Notified Body.
Case 7
Design, konstruktion og FEM-analyse på DNV 2.7-1 rammer
SB Construction af udarbejdet mange forskellige løsninger/typer af DNV 2.7-1 rammer, til bl.a. MTS.
MTS har udført mange svejseopgaver inden for offshore- og vindmølleindustrien, hvor der har været stillet høje krav til kvalitet, leveringssikkerhed og dokumentation og er certificerede inden for standarderne ASME IX, EN287 -1, ISO EN15614 -1, ISO 9001:2008 og ISO3834 – 2:2005
Endvidere har MTS opnået DNV- godkendt stålkonstruktioner, trykbærende rørkonstruktioner, samt specielle adgangsplatforme til montage af skorstene været opgaver, som virksomheden har arbejdet med.
DNV 2.7-1 rammer
SB Construction har udarbejdet design på flere forskellige type DNV rammer i samarbejde med MTS. MTS afklare opgave med slutkunden og SB-E udarbejder 3D design og konstruktion rammen. Herefter bliver der gennemført en beregning(FEM-Analyse) af rammen i.h.t. DNV 2.7-1 standarden med tilhørende beregningsrapport. Rapporten bliver efterfølgende 3. parts verificeret hos DNV.
Efter fremstilling af rammen hos MTS bliver der gennemført en load- og drop test af rammen for endelig godkendelse af konstruktionen.
Case 8

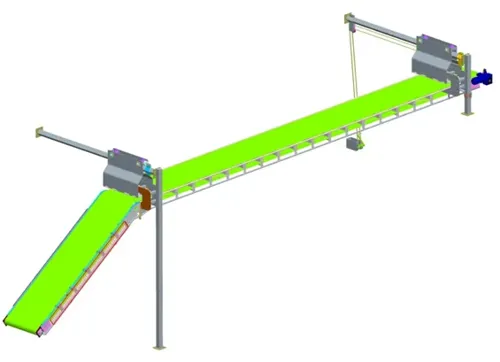

Flytning af produktion for Pastella
I 1989 startede Tholstrup Cheese produktion af frisk pasta som den første virksomhed i Danmark. Pastella frisk pasta produceres således første gang i 1989, hvor Pastella Fettuccine lanceres. Opskriften bag Pastella frisk pasta er udviklet af Boris Koppel, Maestro PASTEIO i frisk pasta. I 2010 byggede Beauvais foods A/S en ny Pastella fabrik i Skovlund.

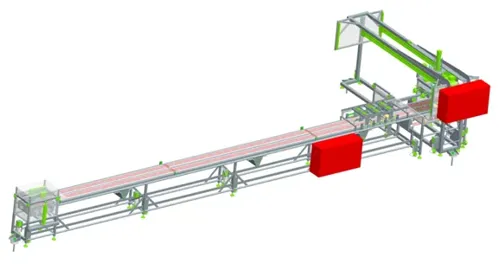

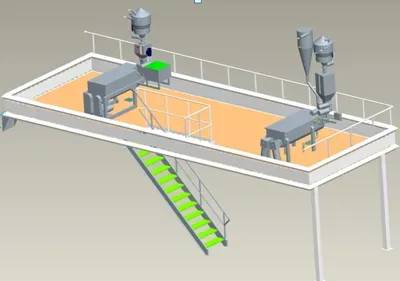

Produktionen blev flyttet fra Taulov til Skovlund og SB-Construction deltog som layoutkoordinator og har udviklet specialmaskiner til pastaproduktionen.
Konstruktionerne er fremstillet i rustfri stål og designet med fokus på hygiejne.
Produktionslayoutet er indrettet med 4 produktionslinjer. Opgaven varede i ca. 16 måneder.
Anlægget blev afslutningsvis CE-mærket og SB-Construction udarbejdede komplet brugervejledning og teknisk dossier.
Case 9

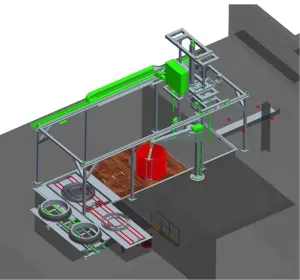

Form- og maskinudstyr til betonvareindustrien
HawkeyePedershaab er verdens førende udbyder af innovative løsninger til producenter af betonrør, brøndringe og andre præfabrikerede produkter.
Fra simple enkeltstående maskiner til fuldautomatiske anlæg, der inkorporerer det nyeste inden for elektronik, robot- og styringsteknologi.

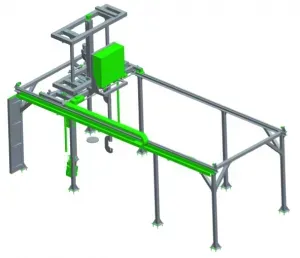

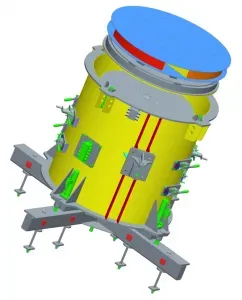

SB Construction har udviklet og konstrueret mange maskin- og formudstyrsanlæg til HawkeyePedershaab. Maskinudstyret omfatter håndteringsudstyr, krananlæg, testudstyr for kvalitetssikring af betonrør og betonemner op til 40 tons. SB Construction har udført mekanisk udvikling, konstruktion og 2D tegning, samt udarbejdet funktionsbeskrivelse og dimensioneringsgrundlag for de hydrauliske systemer til maskinerne.
SB Construction har udført kundelayout, komponentbeskrivelse, og CE-mærkning i henhold til maskindirektivet, samt udført maskiner som opfylder kravene i UL/ASME til USA.
Case 10

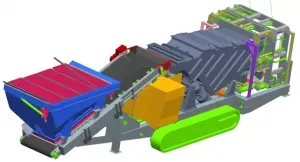

Mobile affaldssorteringsanlæg
Meldgaard Recycling kan tilbyde sortering af slagger og slaggerjern fra affaldsfyrede forbrændingsanlæg.
Selskabet har både mobile og stationære sorteringsanlæg. Meldgaard Recycling udvikler hele tiden anlæggene for at sortere produkterne bedst muligt og derved få det reneste slutresultat.
SB Construction har udviklet og konstrueret flere typer mobile affaldssorteringsanlæg i tæt samarbejde med Meldgaard Recycling. Ydelsen indeholder vangekonstruktioner, stålkonstruktioner, transportbånd, hydraulik systemer og tekniske dossier i.h.t. maskindirektivet.
Case 11

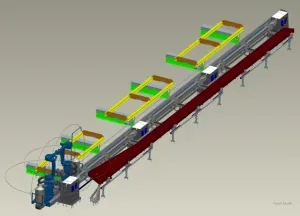

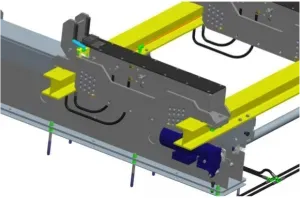

Produktionsoptimering af stålspærs-layout
Belø A/S er en traditionel smedevirksomhed som leverer ydelser til landbrug, VVS og industri. Belø har igennem mange år leveret stålspær til landbruget og ønskede at optimere denne produktion.

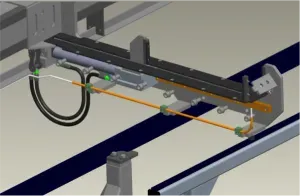

SB Construction præsenterede flere forskellige forslag til layout af denne produktion inklusiv cost-benefit analyse. Et af forslagene blev godkendt og SB Construction udarbejdede tilbudsmateriale og indhentede tilbud fra flere leverandører af robotsvejserudstyr og skæreudstyr. Til projektet skulle anvendes svejsefiksturer, som ikke var et standard produkt. SB Construction udviklede og konstruerede svejsefiksturer i samarbejde med Belø. Efter udarbejdelse af produktionsgrundlaget forestod SB Construction opgaven med at projektstyre udstyret hos de forskellige underleverandør, der blev udvalgt i samråd med Belø. Anlægget blev afslutningsvis CE-mærket og SB-Construction udarbejdede komplet brugervejledning og teknisk dossier.
Case 12

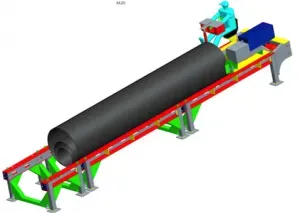

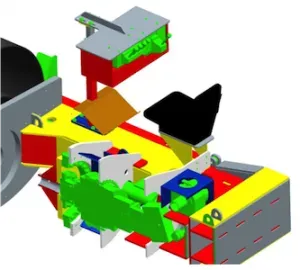

Tunneleringsudstyr til entreprenørbranchen
Østergaard A/S er et entreprenørfirma, der løser traditionelle anlægsopgaver indenfor jord, vej, belægning og afløb samt NO-DIG-arbejder.
SB Construction har gennem de seneste 10 år udviklet, konstrueret og udført projektledelse på fremstilling af NO DIG udstyr til Østergaard. SB Construction har på konsulentbasis løst opgaverne, i dialog med boreoperatør, som har bidraget med ønsker, gode ideer og krav til nye produkter. SB Construction har deltaget i projekterne fra udvikling, fremstilling, CE-mærkning og indkøring på site.

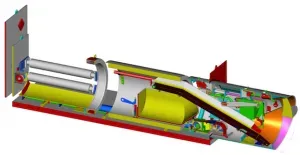

Blandt andet deltog SB Construction i udvikling af Tunnelering med åben front – populært kaldet “pipe jacking”, som er en attraktiv løsning til fremføring af bl.a. bassin- og afløbsledninger, kloakering i sårbare områder, gangtunneller og faunapassager. Metoden gør det muligt at fremføre beton- eller GAP-rør i dimensioner op til Ø3000 mm. Afhængig af rørdimensionen kan der tunneleres over længder op til 1000 m, samtidig med at det er muligt at tunnelere i kurve.
Case 12

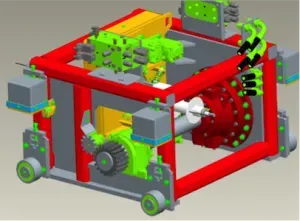

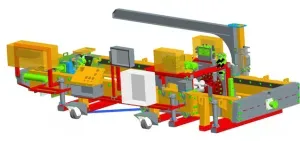

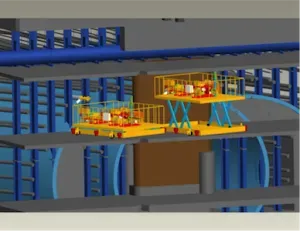

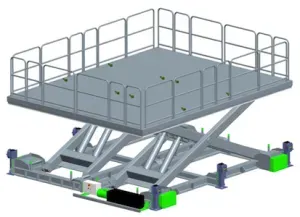

U-Bane i Düsseldorf
Østergaard A/S har i samarbejde med den tyske entreprenør Wüwabau deltaget i tunnelering af en U-bane kurvestrækning under et varehus. Opgaven bestod af fremboring af fryserør omkring tunnelens geometri og fremboring af kompensationsrør under varehuset.
SB Engineering deltog i projektet i de 3 år det stod på, og var ansvarlig for udvikling af nyt udstyr til hele projektet. Alt udstyr var nyt og koncepter blev udviklet og testet før det blev sat i produktion.
Der blev til projektet udover det viste udviklet et borehoved med lufthammer og gyro som styring. Dele hertil blev fremstillet i værktøjsstål, som blev hærdet efter flere forskellige metoder.
